Mesin Anestesi - Suplai Gas



Dalam bentuk dasar, mesin anestesi menerima gas medis dari suplai gas, mengontrol aliran dari gas dan menurunkan tekanannya ke level  aman,; menguapkan  anastetik volatile hingga campuran gas final; dan memberikan gas ke breathing circuit yang terhubung dengan jalan nafas pasien.  Ventilator mekanis yang tersambung ke breathing circuit tapi dapat dilepaskan denan sebuah switch selama ventilasi spontan atau manual.  Suplai oxygen tambahan dan suction regulator juga biasanya ada pada mesin anestesi.  Sebagai tambahan pada komponen keamanan standar mesin anestesia yang paling canggih mempunyai tambahan pengaman, dan computer processor yang mengintegrasi dan memonitor seluruh komponen, melakukan pengecekan otomatis dan memberikan pilihan perekaman otomatis dan menghubungkan dengan monitor eksternal dan jaringan informasi rumah sakit.  Beberapa mesin didesain untuk mobilitas (cth, Draeger Narkomed Mobile), magnetic resonance imaging kompabilitas (cth, Datex-Ohmeda Aestiva/5 MRI), Draeger Narkomed MRI-2) atau bentuk kompak (cth, Datex-Ohmeda/5 Avance dan Aestiva S5 Compact, Draeger Fabius Tito)









SUPLAI GAS

Sebagian besar mesin memiliki inlet untuk oxygen, nitrous oxide, dan udara.  Model yang lebih kecil sering tidak memiliki inlet udara dimana mesin-mesin yang lain memiliki inlet keempat untuk helium, Heliox atau karbon dioxida.  Inlet terpisah disediakan untuk suplai gas primer dari pipa yang melewati dinding fasilitas kesehatan dan untuk suplai gas sekunder.  Jadi mesin memiliki dua pengukur tekanan gas untuk setiap jenis gas: satu untuk dari pipa dan satu untuk silinder.




Inlet Pipa
Oxygen, nitrous oxide, dan sering udaa dialirkan dari suplai sentra ke ruang operasi melewati jaringan pemipaan.  Selangnya diberi kode warna dan menghubungkan ke mesin anestesi melalui fitting diameter-index safety system (DISS) yang tidak akan tertukar.  Sebuah saringan menangkap debu dari suplai dinding dan katup satu arah mencegah aliran balik dari gas ke suplai pemipaan.  Harus diperhatikan bahwa beberapa mesin memiliki oxygen (pneumatic) power outlet yang digunakan untuk ventilator atau untuk oxygen flowmeter tambahan.  Fitting DISS untuk oxygen inlet dan oxygen power outlet identik dan tidak boleh tertukar.



Inlet Silinder

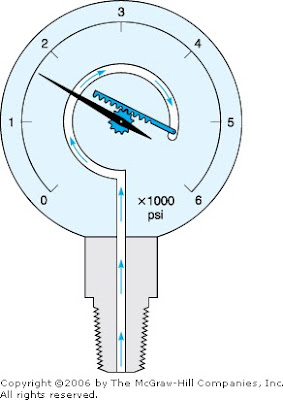

Mirip dengan pipa, silinder ditempelkan ke mesin melalui hangeryoke yang menggunakan pin index safety system untuk mencegah kesalahan.  Komponen yoke meliputi pin, washer, saringan gas, dan katup pencegah aliran balik.  Silinder E yang ditempelkan ke mesin anestesi adalah sumber gas medis tekanan tinggi dan hanya digunakan sebagai cadangan kalau suplai pipa tidak memadai/gagal.  Beberapa mesin memiliki dua silinder oxygen, jadi satu silinder dapat digunakan ketika yang kedua sedang diganti.  Tekanan silinder biasanya diukur dengan Bourdon pressure gauge.  Sebuah selang fleksibel didalam gauge ini akan menegang jika terkena tekanan gas, yang akan mendorong roda gigi untuk memutar jarum penunjuk.
